CHỨC NĂNG VÀ PHÂN LOẠI NGUYÊN LÝ HOẠT ĐỘNG CỦA XY LANH KHÍ TPC

Chức năng của xy lanh khí: Xy lanh khí có nhiệm vụ biến đổi thế năng khí ở áp suất cao thành động năng ở dạng chuyển động tịnh tiến hoặc chuyển động xoay, kẹp… Chính vì xy lanh có thể sinh ra động năng nên được dung để đẩy vậy, kéo vật, nâng – hạ hay giữ vật.

Cũng tuỳ thuộc vào cách thức chuyển động hây hoạt động của chúng mà ta có thể chia ra thành:

      1. Xy lanh tịnh tiến: dung để đẩy vật, kẹp vật hay nâng vật

    2. Xy lanh xoay: Biến năng lượng khí nén thành chuyển động xoay. Các ứng dụng thường gặp là xoay 1 cơ cấu để di chyển vật giữa hai bang truyền…

    3. Xy lanh kẹp: Có loại kẹp 2 chấu, kẹp góc, kẹp 3 chấu đồng tâm. Dùng trong các ứng dụng để di chuyển vật nhưng k phải theo phương ngang như xy lanh tịnh tiến mà thường kết hợp vs xy lanh xoay  hay xy lanh tịnh tiến để di chuyển vật giữa hệ thống bang tải hay ở các độ cao khác nhau.

    4. Xy lanh đặc biệt khác: Ngoài các dạng thông thường như trên thì còn có các dạng khác như xy lanh k trục, xy lanh rodless…

Các loại xy lanh của TPC. Dựa vào hình dạng xy lanh mà có thể chia ra thành các series như bên dưới.

-         ACP có bore size từ 6-16 mm

-         AS, AX  có bore từ 20-40 mm

-         AM, AM2 có bore từ 40-100 mm

-         AL có bore từ 125-300 mm

-         AG, NGQ – Guide xylinder có bore size 12-100 mm

-         AQ – Compact cylinder có bore 12-140 mm

-         NLCS, NLCD, NLPD – Table cylinder có bore size từ 6-32 mm

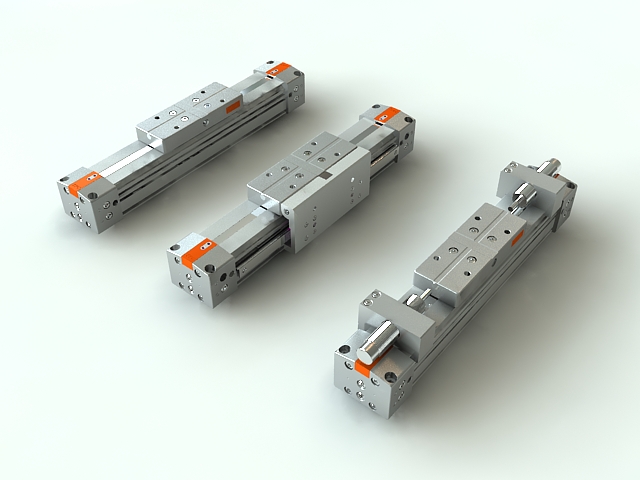

-         ARM, APR – Rodless cylinder có bore từ 18-80 mm

-         NR series – Rotary Cylinder có bore từ 10-100 mm hay góc xoay từ 0-270 độ.

-         Clam cylinder có bore từ 20-63 tuỳ series

-         Plate cylinder: có bore từ 10-62 tuỳ theo series

-         Air chuck…

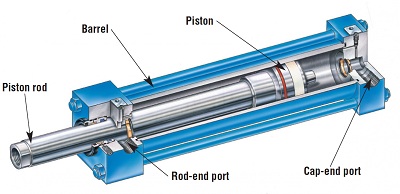

Nguyên tắc và nguyên lý hoạt động: Do được cấu tạo bởi xy lanh và pittong nên khi cấp năng lượng khí nén vào 1 trong 2 port ren của xy lanh sẽ tạo ra vùng không gian chứa áp suất lớn, áp suất này tác dụng 1 lực lên mặt pittong và thắng lực ma sát của tải trọng (vật cần di chuyển) và lực ma sát giữa xy lanh và pittong làm pittong chuyển động. Có 2 dạng chuyển động chính của 1 xy lanh đó là chuyển động sinh công và chuyển động quoay về vị trí ban đầu.

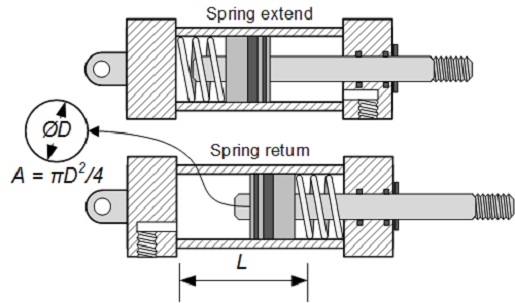

-         Nếu là xy lanh 1 tác động, xy lanh sẽ quay về bằng lò xo bên trong, và chuyển động sinh công được thực hiện bởi áp suất cấp vào xy lanh.

-         Nếu là xy lanh 2 tác động thì mọi chuyển động sẽ được thực hiện bởi lực sinh ra từ nguồn năng lượng khí nén.
